УФ-датчики контроля пламени

UVD

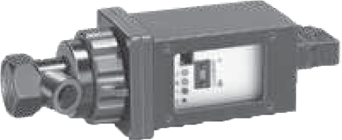

Ультрафиолетовый датчик пламени UVD применяется для контроля пламени горелок любой мощности с или без надува, на нагревательных печах, топочных установках, индустриальных печах и сжигающих установках с продолжительным режимом работы. UVD 1 может работать только вместе с автоматами управления горелками типа BCU 460-480..U или PFU..U.

Технические данные:

Напряжение питания 24 В=, ± 20 %, около 5 Вт
Область спектра 185 - 260 нм
Выходной ток 0 - 20 мА, макс. 150 Ω
Предохранители в приборе F1 - 0.315 А, среднеплавкий, 5 х 20 мм
F2 - 0.5 A, тугоплавкий 5 x 20 мм
Электроподключение сечение провода не менее 1 мм²
Подключение смотровой трубки Rp ¼"
Подключение воздуха для охлаждения Rp ½"
Степень защиты IP 65
Срок службы датчика 10 000 - 50 000 рабочих часов
Рабочая температура от –20 °С до +60 °С
УФ-датчики контроля пламени UVD
